Ventili

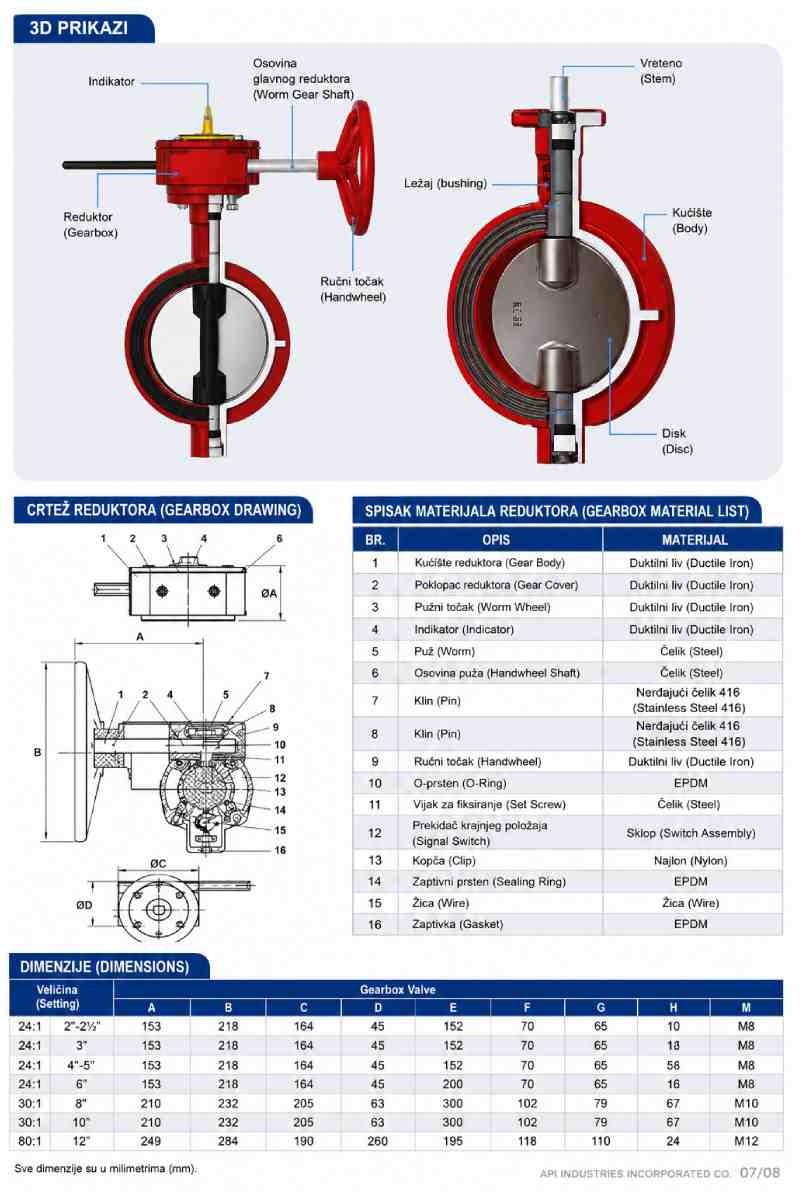

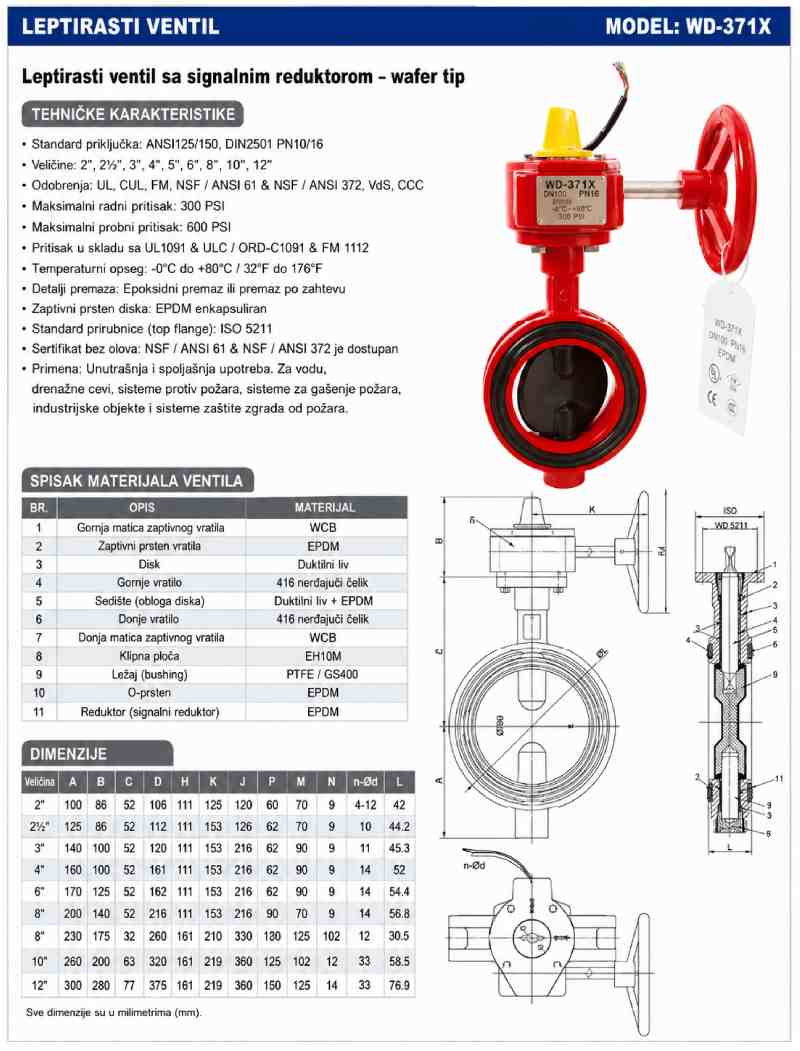

Leptir ventil - model: WD-371X
Leptir ventil sa signalnim reduktorom – wafer tip
Najčešća primena
- Protivpožarni sistemi (sprinkler instalacije i hidrantske mreže)
- Vodovodni i distributivni sistemi za vodu
- HVAC sistemi (grejanje, ventilacija i klimatizacija)
- Industrijska postrojenja i fabrike
- Drenažni i cevovodi tehnološke vode
- Pumpne stanice
- Sistemi za navodnjavanje
- Postrojenja za preradu vode
- Komunalna infrastruktura i tehničke instalacije u objektima
Karakteristike
- Standard priključka: ANSI125/150, DIN2501 PN10/16
- Veličine: 2″, 2½”, 3″, 4″, 5″, 6″, 8″, 10″, 12″
- Odobrenja: UL, CUL, FM, NSF / ANSI 61 & NSF / ANSI 372, VdS, CCC
- Maksimalni radni pritisak: 300 PSI
- Maksimalni probni pritisak: 600 PSI
- Pritisak u skladu sa UL1091 & ULC / ORD-C1091 & FM 1112
- Temperaturni opseg: -0°C do +80°C / 32°F do 176°F
- Detalji premaza: Epoksidni premaz ili premaz po zahtevu
- Zaptivni prsten diska: EPDM enkapsuliran
- Standard prirubnice (top flange): ISO 5211
- Sertifikat bez olova: NSF / ANSI 61 & NSF / ANSI 372 je dostupan
- Primena: Unutrašnja i spoljašnja upotreba. Za vodu, drenažne cevi, sisteme protiv požara, sisteme za gašenje požara, industrijske objekte i sisteme zaštite zgrada od požara.
Detaljnije
SPISAK MATERIJALA VENTILA
BR. | OPIS | MATERIJAL |
1 | Gornja matica zaptivnog vratila | WCB |
2 | Zaptivni prsten vratila | EPDM |
3 | Disk | Duktilni liv |
4 | Gornje vratilo | 416 nerđajući čelik |
5 | Sedište (obloga diska) | Duktilni liv + EPDM |
6 | Donje vratilo | 416 nerđajući čelik |
7 | Donja matica zaptivnog vratila | WCB |
8 | Klipna ploča | EH10M |
9 | Ležaj (bushing) | PTFE / GS400 |
10 | O-prsten | EPDM |
11 | Reduktor (signalni reduktor) | EPDM |
Opis
Prednosti ovih ventila
- Brzo otvaranje i zatvaranje protoka
- Kompaktna i lagana konstrukcija
- Jednostavna montaža između prirubnica (wafer tip)
- Dug vek trajanja
- Mogućnost signalizacije položaja ventila preko signalnog reduktora
- Pouzdan rad u sistemima protivpožarne zaštite
Tehnički podaci
Cenovnik
MOGUĆNOST B2B SARADNJE I KUPOVINE NA VELIKO

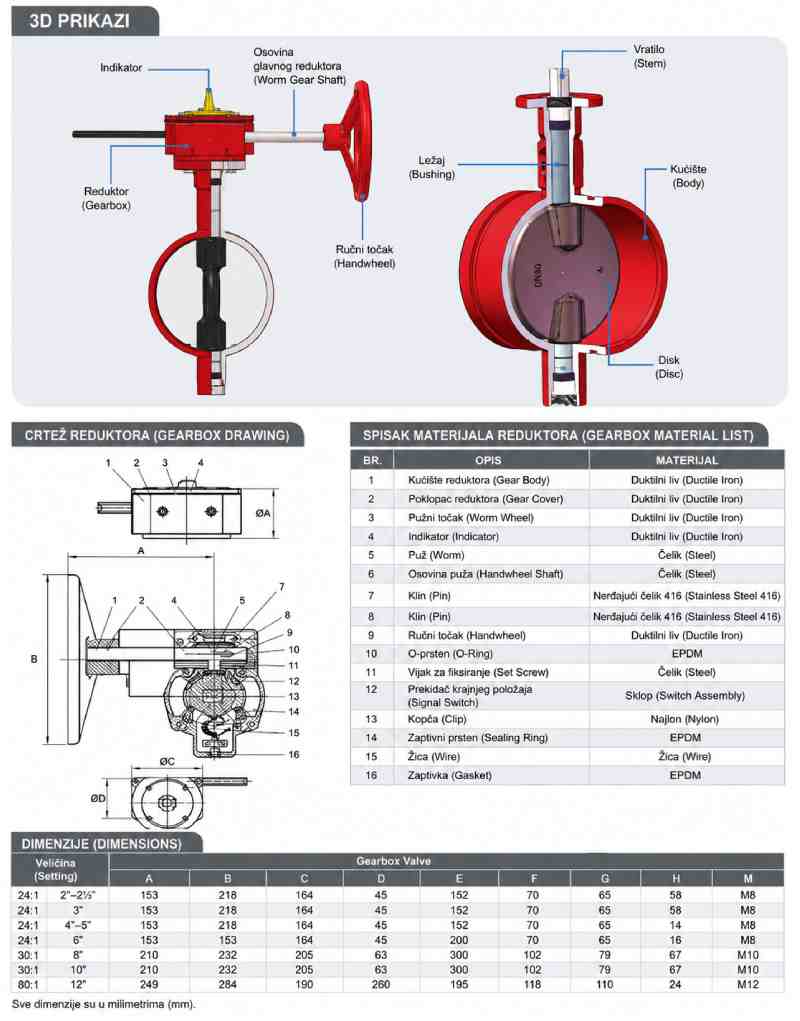

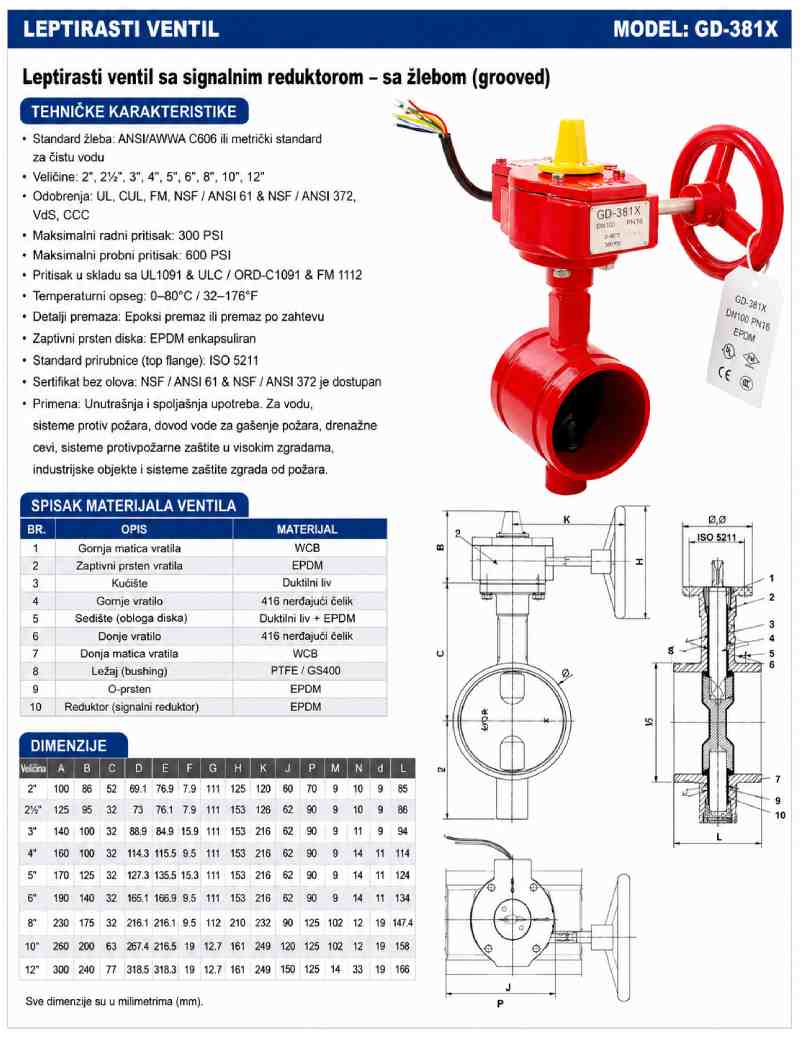

Leptir ventil - model: GD-381X
Leptir ventil sa signalnim reduktorom – wafer tip
Najčešća primena
- Protivpožarni sistemi (sprinkler instalacije i hidrantske mreže)
- Vodovodni i distributivni sistemi za vodu
- HVAC sistemi (grejanje, ventilacija i klimatizacija)
- Industrijska postrojenja i fabrike
- Drenažni i cevovodi tehnološke vode
- Pumpne stanice
- Sistemi za navodnjavanje
- Postrojenja za preradu vode
- Komunalna infrastruktura i tehničke instalacije u objektima
Karakteristike
- Standard priključka: ANSI/AWWA C606 ili metrički standard za čistu vodu
- Veličine: 2″, 2½”, 3″, 4″, 5″, 6″, 8″, 10″, 12″
- Odobrenja: UL, CUL, FM, NSF / ANSI 61 & NSF / ANSI 372, VdS, CCC
- Maksimalni radni pritisak: 300 PSI
- Maksimalni probni pritisak: 600 PSI
- Pritisak u skladu sa UL1091 & ULC / ORD-C1091 & FM 1112
- Temperaturni opseg: -0°C do +80°C / 32°F do 176°F
- Detalji premaza: Epoksidni premaz ili premaz po zahtevu
- Zaptivni prsten diska: EPDM enkapsuliran
- Standard prirubnice (top flange): ISO 5211
- Sertifikat bez olova: NSF / ANSI 61 & NSF / ANSI 372 je dostupan
- Primena: Unutrašnja i spoljašnja upotreba. Za vodu, drenažne cevi, sisteme protiv požara, sisteme za gašenje požara, industrijske objekte i sisteme zaštite zgrada od požara.
Detaljnije
SPISAK MATERIJALA VENTILA
BR. | OPIS | MATERIJAL |
1 | Gornja matica zaptivnog vratila | WCB |
2 | Zaptivni prsten vratila | EPDM |
3 | Disk | Duktilni liv |
4 | Gornje vratilo | 416 nerđajući čelik |
5 | Sedište (obloga diska) | Duktilni liv + EPDM |
6 | Donje vratilo | 416 nerđajući čelik |
7 | Donja matica zaptivnog vratila | WCB |
8 | Ležaj (bushing) | PTFE / GS400 |
9 | O-prsten | EPDM |
10 | Reduktor (signalni reduktor) | EPDM |
Opis
Prednosti ovih ventila
- Brzo otvaranje i zatvaranje protoka
- Kompaktna i lagana konstrukcija
- Jednostavna montaža između prirubnica (wafer tip)
- Dug vek trajanja
- Mogućnost signalizacije položaja ventila preko signalnog reduktora
- Pouzdan rad u sistemima protivpožarne zaštite
Tehnički podaci
Cenovnik
MOGUĆNOST B2B SARADNJE I KUPOVINE NA VELIKO

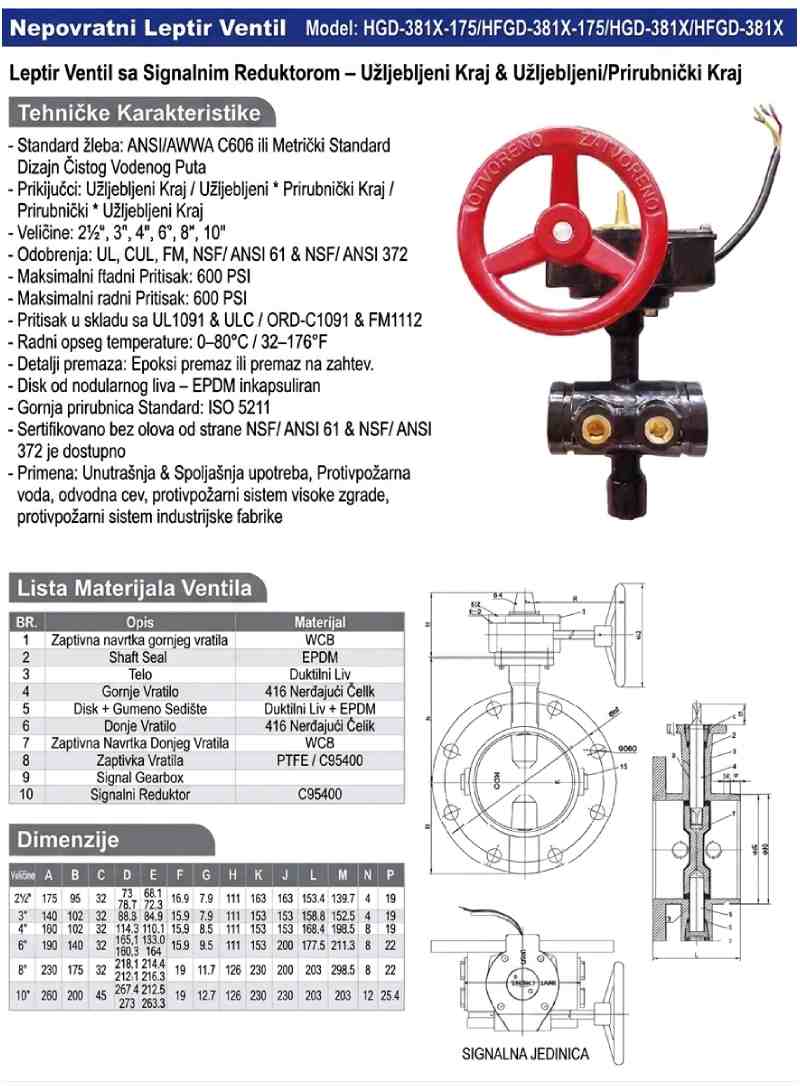

Nepovratni Leptir ventil - model: HGD-381X
Leptirasti ventil sa signalnim reduktorom – užljebljeni kraj/ prirubnički kraj
Najčešća primena
- Protivpožarni sistemi (sprinkler instalacije i hidrantske mreže)
- Vodovodni i distributivni sistemi za vodu
- HVAC sistemi (grejanje, ventilacija i klimatizacija)
- Industrijska postrojenja i fabrike
- Drenažni i cevovodi tehnološke vode
- Pumpne stanice
- Sistemi za navodnjavanje
- Postrojenja za preradu vode
- Komunalna infrastruktura i tehničke instalacije u objektima
Karakteristike
Standard žleba: ANSI/AWWA C606 ili Metrički Standard Dizajn Čistog Vodenog Puta
Priključci: Užljebljeni Kraj / Užljebljeni * Prirubnički Kraj / Prirubnički * Užljebljeni Kraj
Veličine: 2½”, 3″, 4″, 6″, 8″, 10″
Odobrenja: UL, CUL, FM, NSF/ ANSI 61 & NSF/ ANSI 372
Maksimalni radni pritisak: 600 PSI
Maksimalni radni pritisak: 600 PSI [Napomena: na slici je ovaj red ponovljen]
Pritisak u skladu sa UL1091 & ULC / ORD-C1091 & FM1112
Radni opseg temperature: 0–80°C / 32–176°F
Detalji premaza: Epoksi premaz ili premaz na zahtev.
Disk od nodularnog liva – EPDM inkapsuliran
Gornja prirubnica Standard: ISO 5211
Sertifikovano bez olova od strane NSF/ ANSI 61 & NSF/ ANSI 372 je dostupno
Primena: Unutrašnja & Spoljašnja upotreba, Protivpožarna voda, odvodna cev, protivpožarni sistem visoke zgrade, protivpožarni sistem industrijske fabrike
Detaljnije

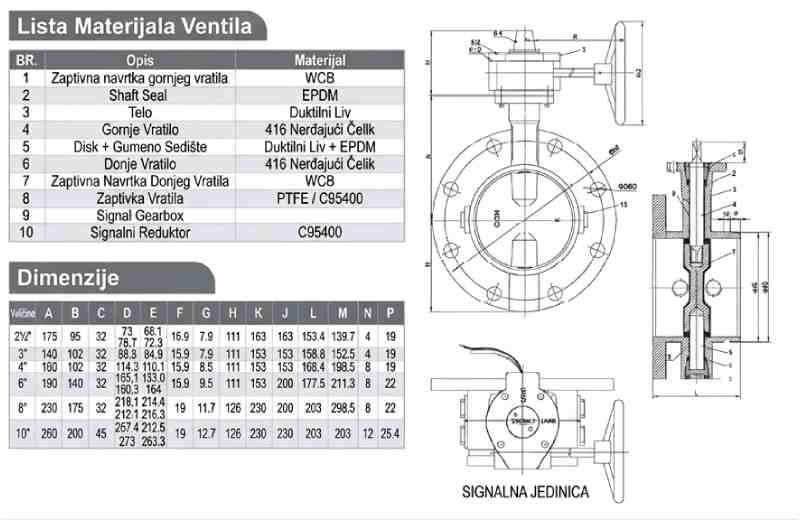

SPISAK MATERIJALA VENTILA
BR. | OPIS | MATERIJAL |
1 | Gornja matica zaptivnog vratila | WCB |
2 | Zaptivni prsten vratila | EPDM |
3 | Disk | Duktilni liv |
4 | Gornje vratilo | 416 nerđajući čelik |
5 | Sedište (obloga diska) | Duktilni liv + EPDM |
6 | Donje vratilo | 416 nerđajući čelik |
7 | Donja matica zaptivnog vratila | WCB |
8 | Klipna ploča | EH10M |
9 | Ležaj (bushing) | PTFE / GS400 |
10 | O-prsten | EPDM |
11 | Reduktor (signalni reduktor) | EPDM |
Opis
Prednosti ovih ventila
- Brzo otvaranje i zatvaranje protoka
- Kompaktna i lagana konstrukcija
- Jednostavna montaža između prirubnica (wafer tip)
- Dug vek trajanja
- Mogućnost signalizacije položaja ventila preko signalnog reduktora
- Pouzdan rad u sistemima protivpožarne zaštite
Tehnički podaci
Cenovnik
MOGUĆNOST B2B SARADNJE I KUPOVINE NA VELIKO

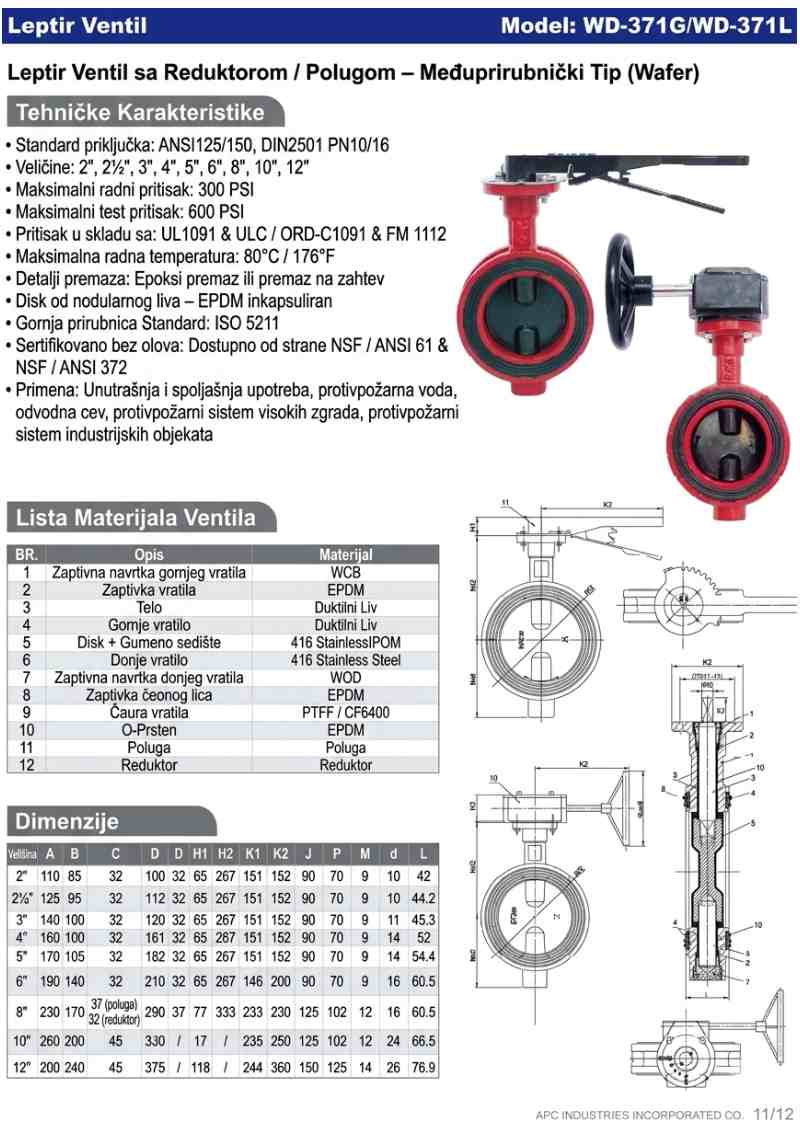

Leptir ventil - model: WD-371G/WD-371L
Leptir ventil sa reduktorom/polugom – međuprirubnički tip (Wafer)
Najčešća primena
- Protivpožarni sistemi (sprinkler instalacije i hidrantske mreže)
- Vodovodni i distributivni sistemi za vodu
- HVAC sistemi (grejanje, ventilacija i klimatizacija)
- Industrijska postrojenja i fabrike
- Drenažni i cevovodi tehnološke vode
- Pumpne stanice
- Sistemi za navodnjavanje
- Postrojenja za preradu vode
- Komunalna infrastruktura i tehničke instalacije u objektima
Karakteristike
- Standard priključka: ANSI125/150, DIN2501 PN10/16
- Veličine: 2″, 2½”, 3″, 4″, 5″, 6″, 8″, 10″, 12″
- Maksimalni radni pritisak: 300 PSI
- Maksimalni test pritisak: 600 PSI
- Pritisak u skladu sa: UL1091 & ULC / ORD-C1091 & FM 1112
- Maksimalna radna temperatura: 80°C / 176°F
- Detalji premaza: Epoksi premaz ili premaz na zahtev
- Disk od nodularnog liva – EPDM inkapsuliran
- Gornja prirubnica Standard: ISO 5211
- Sertifikovano bez olova: Dostupno od strane NSF / ANSI 61 & NSF / ANSI 372
- Primena: Unutrašnja i spoljašnja upotreba, protivpožarna voda, odvodna cev, protivpožarni sistem visokih zgrada, protivpožarni sistem industrijskih objekata
Detaljnije

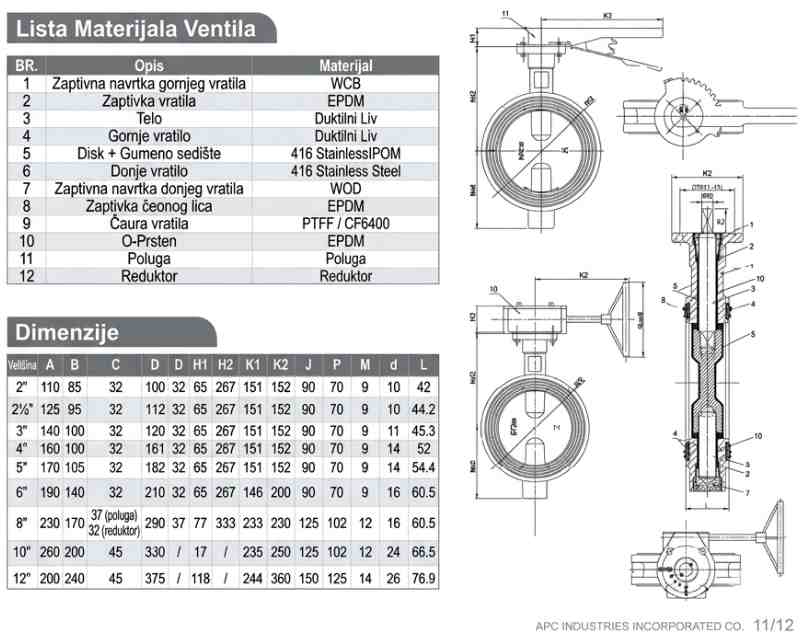

SPISAK MATERIJALA VENTILA
| BR. | Opis | Materijal |
| 1 | Zaptivna navrtka gornjeg vratila | WCB |
| 2 | Zaptivka vratila | EPDM |
| 3 | Telo | Duktilni Liv (Nodularni liv) |
| 4 | Gornje vratilo | 416 Nerđajući čelik |
| 5 | Disk + Gumeno sedište | Duktilni Liv + EPDM |
| 6 | Donje vratilo | 416 Nerđajući čelik |
| 7 | Zaptivna navrtka donjeg vratila | WCB |
| 8 | Zaptivka čeonog lica | EPDM |
| 9 | Čaura vratila | PTFE / C95400 |
| 10 | O-Prsten | EPDM |
| 11 | Poluga | |
| 12 | Reduktor |
Opis
Prednosti ovih ventila
- Brzo otvaranje i zatvaranje protoka
- Kompaktna i lagana konstrukcija
- Jednostavna montaža između prirubnica (wafer tip)
- Dug vek trajanja
- Mogućnost signalizacije položaja ventila preko signalnog reduktora
- Pouzdan rad u sistemima protivpožarne zaštite
Tehnički podaci
Cenovnik
MOGUĆNOST B2B SARADNJE I KUPOVINE NA VELIKO

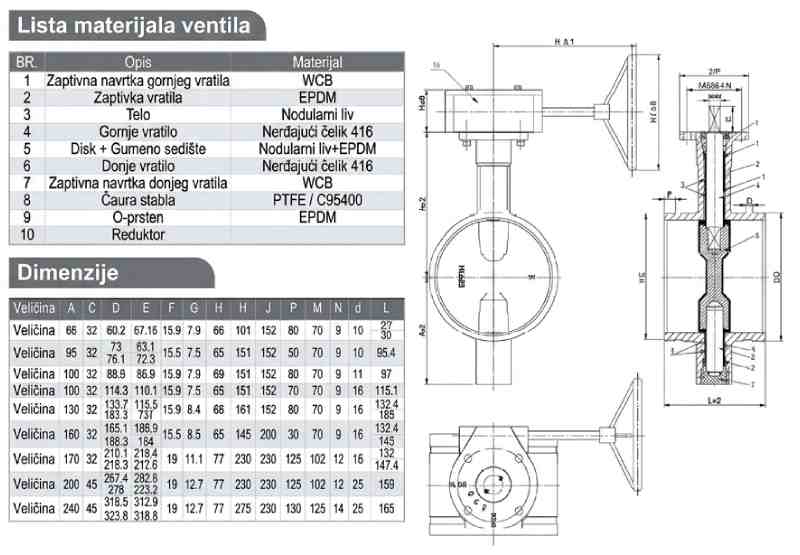

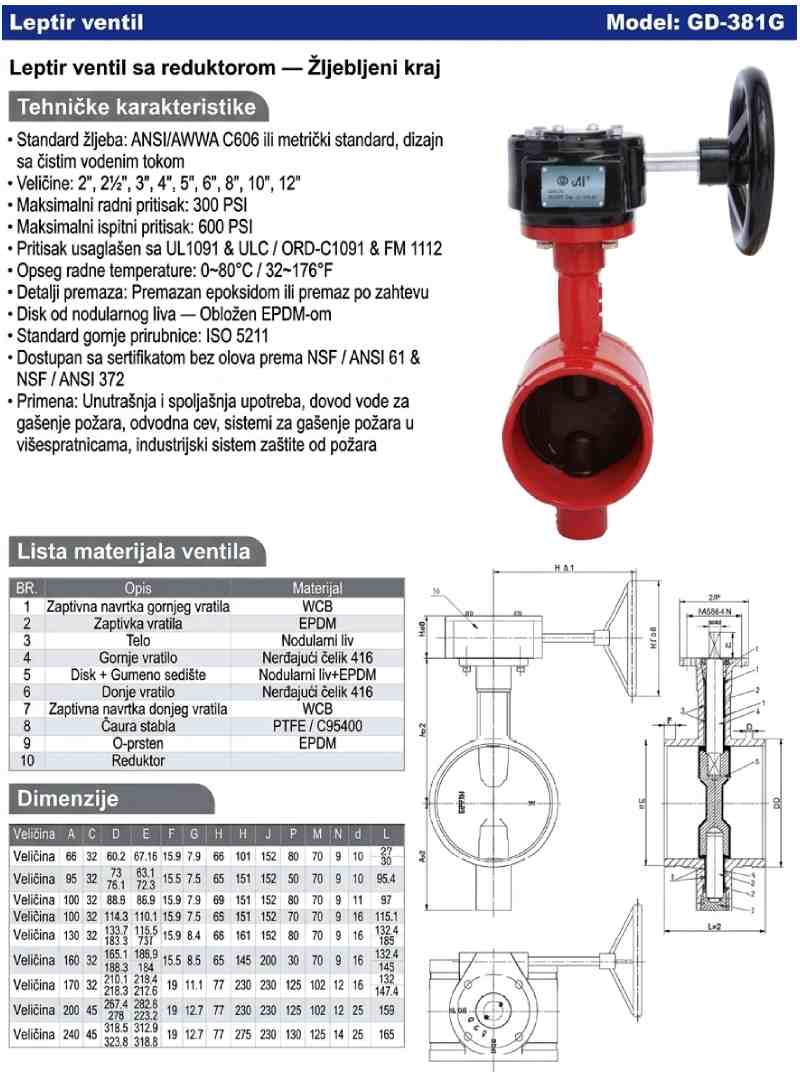

Leptir ventil - model: GD-381G
Leptir ventil sa reduktorom – žljebeni kraj
Najčešća primena
- Protivpožarni sistemi (sprinkler instalacije i hidrantske mreže)
- Vodovodni i distributivni sistemi za vodu
- HVAC sistemi (grejanje, ventilacija i klimatizacija)
- Industrijska postrojenja i fabrike
- Drenažni i cevovodi tehnološke vode
- Pumpne stanice
- Sistemi za navodnjavanje
- Postrojenja za preradu vode
- Komunalna infrastruktura i tehničke instalacije u objektima
Karakteristike
Standard žleba: ANSI/AWWA C606 ili Metrički Standard Dizajn Čistog Vodenog Puta
Veličine: 2, 2½”, 3″, 4″, 6″, 8″, 10″, 12″
Maksimalni radni pritisak: 300 PSI
Maksimalni radni pritisak: 600 PSI [Napomena: na slici je ovaj red ponovljen]
Pritisak u skladu sa UL1091 & ULC / ORD-C1091 & FM1112
Radni opseg temperature: 0–80°C / 32–176°F
Detalji premaza: Epoksi premaz ili premaz na zahtev.
Disk od nodularnog liva – EPDM inkapsuliran
Gornja prirubnica Standard: ISO 5211
Sertifikovano bez olova od strane NSF/ ANSI 61 & NSF/ ANSI 372 je dostupno
Primena: Unutrašnja & Spoljašnja upotreba, Protivpožarna voda, odvodna cev, protivpožarni sistem visoke zgrade, protivpožarni sistem industrijske fabrike
Detaljnije
SPISAK MATERIJALA VENTILA
| BR. | Opis | Materijal |
| 1 | Zaptivna navrtka gornjeg vratila | WCB |
| 2 | Zaptivka vratila | EPDM |
| 3 | Telo | Duktilni Liv (Nodularni liv) |
| 4 | Gornje vratilo | 416 Nerđajući čelik |
| 5 | Disk + Gumeno sedište | Duktilni Liv + EPDM |
| 6 | Donje vratilo | 416 Nerđajući čelik |
| 7 | Zaptivna navrtka donjeg vratila | WCB |
| 8 | Zaptivka čeonog lica | EPDM |
| 9 | Čaura vratila | PTFE / C95400 |
| 10 | O-Prsten | EPDM |
Opis
Prednosti ovih ventila
- Brzo otvaranje i zatvaranje protoka
- Kompaktna i lagana konstrukcija
- Jednostavna montaža između prirubnica (wafer tip)
- Dug vek trajanja
- Mogućnost signalizacije položaja ventila preko signalnog reduktora
- Pouzdan rad u sistemima protivpožarne zaštite
Tehnički podaci
Cenovnik
MOGUĆNOST B2B SARADNJE I KUPOVINE NA VELIKO

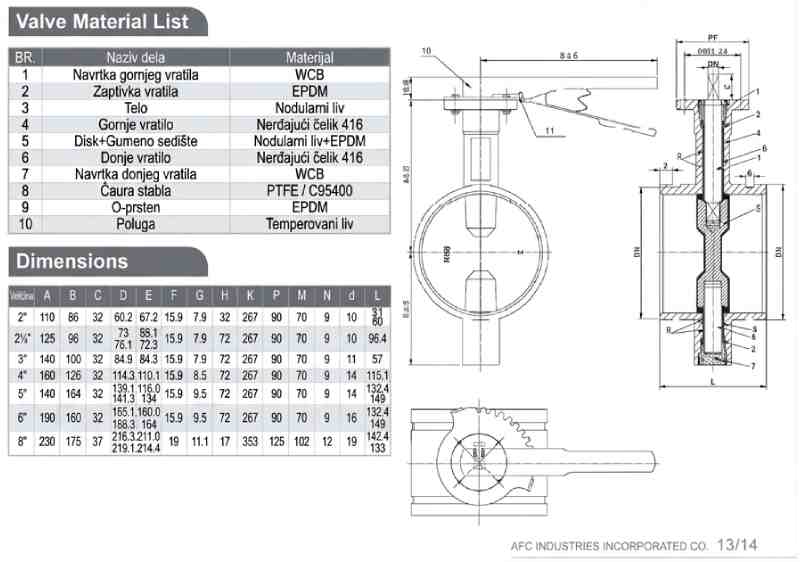

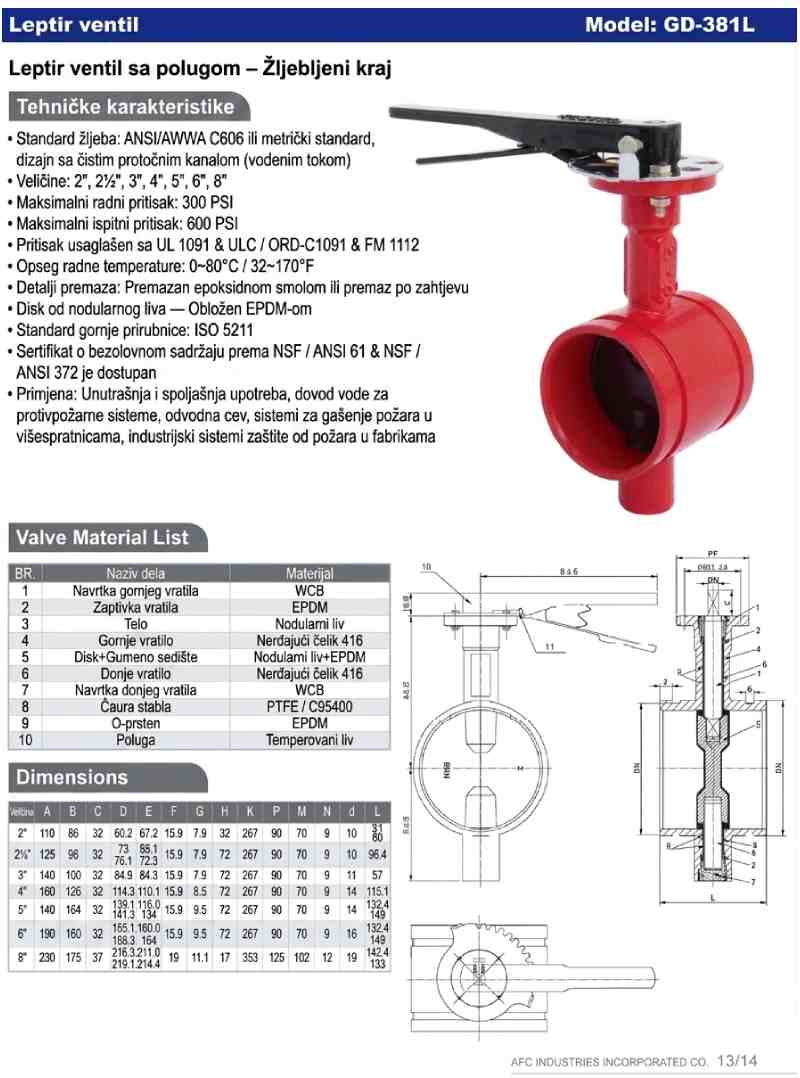

Leptir ventil - model: GD-381L
Leptir ventil sa polugom – žljebeni kraj
Najčešća primena
- Protivpožarni sistemi (sprinkler instalacije i hidrantske mreže)
- Vodovodni i distributivni sistemi za vodu
- HVAC sistemi (grejanje, ventilacija i klimatizacija)
- Industrijska postrojenja i fabrike
- Drenažni i cevovodi tehnološke vode
- Pumpne stanice
- Sistemi za navodnjavanje
- Postrojenja za preradu vode
- Komunalna infrastruktura i tehničke instalacije u objektima
Karakteristike
Standard žleba: ANSI/AWWA C606 ili Metrički Standard Dizajn Čistog Vodenog Puta
Veličine: 2, 2½”, 3″, 4″, 6″, 8″, 10″, 12″
Maksimalni radni pritisak: 300 PSI
Maksimalni radni pritisak: 600 PSI [Napomena: na slici je ovaj red ponovljen]
Pritisak u skladu sa UL1091 & ULC / ORD-C1091 & FM1112
Radni opseg temperature: 0–80°C / 32–176°F
Detalji premaza: Epoksi premaz ili premaz na zahtev.
Disk od nodularnog liva – EPDM inkapsuliran
Gornja prirubnica Standard: ISO 5211
Sertifikovano bez olova od strane NSF/ ANSI 61 & NSF/ ANSI 372 je dostupno
Primena: Unutrašnja & Spoljašnja upotreba, Protivpožarna voda, odvodna cev, protivpožarni sistem visoke zgrade, protivpožarni sistem industrijske fabrike
Detaljnije
SPISAK MATERIJALA VENTILA
| BR. | Opis | Materijal |
| 1 | Zaptivna navrtka gornjeg vratila | WCB |
| 2 | Zaptivka vratila | EPDM |
| 3 | Telo | Duktilni Liv (Nodularni liv) |
| 4 | Gornje vratilo | 416 Nerđajući čelik |
| 5 | Disk + Gumeno sedište | Duktilni Liv + EPDM |
| 6 | Donje vratilo | 416 Nerđajući čelik |
| 7 | Zaptivna navrtka donjeg vratila | WCB |
| 8 | Zaptivka čeonog lica | EPDM |
| 9 | Čaura vratila | PTFE / C95400 |
| 10 | O-Prsten | EPDM |
Opis
Prednosti ovih ventila
- Brzo otvaranje i zatvaranje protoka
- Kompaktna i lagana konstrukcija
- Jednostavna montaža između prirubnica (wafer tip)
- Dug vek trajanja
- Mogućnost signalizacije položaja ventila preko signalnog reduktora
- Pouzdan rad u sistemima protivpožarne zaštite
Tehnički podaci
Cenovnik
MOGUĆNOST B2B SARADNJE I KUPOVINE NA VELIKO
